| Philips 470 | |
|---|---|
  |
|
Marque:Philips |
Type: 470 |
Année 1938 |
|
Tubes:
EK2, EF9, EBL1, AZ1 |
Type: Superhétérodyne |
Gammes d'ondes: 3 gammes. GO, PO et OC |
Retauration: janvier 2017 |
Aprés la restauration de la Radiola 563A et le 510A pour Philips. Voici le 470 A entièrement en bakélite de 1938.
Son jeu de tubes est assez surprenant car l’étage final est composé d’une EBL1 de 1937. Se dernier remplace 2 tubes. Le préampli et ampli de puissance d’environ. Ce tube a une puissance de 4w environ.
Sa restauration est assez classique, car elle regroupe un peu toutes les autres.
Je vais juste détailler les points les plus importants.

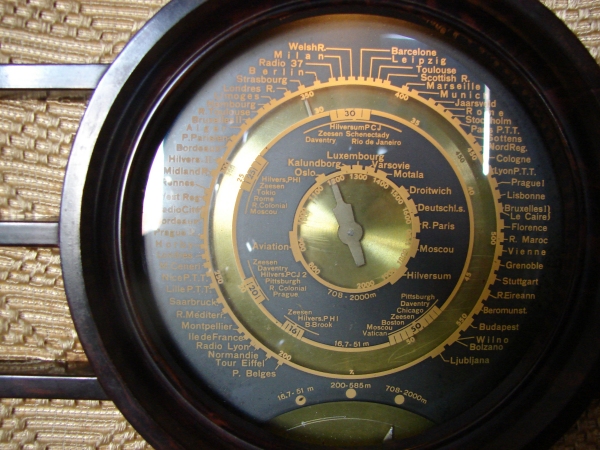

Cette radio est pilotée par 4 boutons, 2 en façade et 1 de chaque coté.
En façade : à gauche, marche arrêt et volume. A droite Commande du CV des stations.
Coté gauche correcteur de tonalité, et coté droit sélecteur de fréquence.
Schéma
Cliquez pour agrandir
Documentation complète en PDF ICI
Restauration :
1ere chose on va repérer tous les tubes sur son châssis et les tester au lampemètre, Ici le tube EBL1 est un peu pomper (60% bon) donc douteux, mais cela ne devrait pas poser de problème pour mes essais. Il faudra que je pense à le changer dans l’avenir, car je n’en ai aucun dans mon stock.
On changera tous les condos. Les 2 qui servent as filtré alimentations, et tous les autres. Les avis des restaurateurs sont assez partagés. Certains ne changent que les deux d’alimentation, et le condo de liaison, et les autres a la demande, c’est à dire qu’il dessoude une extrémité et les contrôles, et il les change si nécessaire.
Pour ma part, je les change tous. Comme je dis et je me répète, je fais fonctionné régulièrement mes radios pendant plusieurs heures, alors je préfère ne pas me poser de questions. Je n’ai guerre envie de revenir plusieurs fois sur une radio, avec tout ce que sa engendre de tout redémontré plusieurs fois, comme par exemple de cassé un cadran. Je n’ai pas l’envie de passé de nouveau quelques heures dessus à tester tel ou tel chose à cause d’un condo à 30 centimes. De toute façon soyons clair que, d’une manière ou d’une autre ils seront à changer tôt ou tard.
On refera tout le câblage car comme le montre la photo, plusieurs fils sont à nus. Rien que le faites de les changer, l’isolant part en petits morceaux, ce qui m’a mis un joli petit bazar sur mon établi.
Bien entendu on fera bien attention de suivre le schéma pour refaire le câblage. La haute tension sera recâblée entièrement.
Le châssis sera toilé, traité contre la rouille et repeint car comme le montre la photo, la rouille a déjà bien attaqué le métal.
Et j’aime bien quand toutes les pièces sont propres et peintes, c’est très agréable a travaillé.
Avant le remontage on fera un relevé des valeurs du transfo d’alimentation, transfo d’impédance et enroulement du HP.
Primaire transfo d’alimentation
110 = 13Ω
125= 15Ω
145= 20Ω
200= 37Ω
220= 43Ω
245= 51Ω
Secondaire
2x270v = 400Ω
4v= 3Ω
6.3v= 5Ω
Transfo d’impédance
Primaire 590Ω
Secondaire environ 1Ω
Enroulement du HP environ 4Ω
Ses valeurs vont vous permettre de comparer le cas échéant.
Le potentiometre est très oxydé. A démonter entièrement.
Pendant tres longtemps Philips et Radiola, entouraient leur HP d’une toile.
Cette toile avait pour but de protégé le cône en carton du HP, et il le faisait vraiment bien, car une fois la toile enlevé on peut voir, que le HP vieux de 80 ans est comme neuf.
Cette toile est à remplacer, et dans la restauration, il faut toucher à tout, même de la couture !
Et voila le résultat :
La bakélite sera nettoyée sous la douche, après, un bon lustrage, à la pate anti rayure et pour finir au poliche (2 crèmes que l’on trouve dans les magasins pour voiture comme par exemple : a Feu-truc, et a Norta-machin), qui lui a redonné sa brillance.
Après tous cela on peut passer au remontage des différents ensembles.
L’alimentation est classique donc ne pause aucun problème.
Et après aux essais.
J’ai fait fonctionner cette radio pendant plusieurs heures malgré son étage final (EBL1) faible. Le son est très agréable à l’oreille, une qualité de chez Philips même en 38.
En écrivant se texte, j’ai trouvé cette radio en vente sur EBay au prix très surprenant de 180€. Très souvent je dis qu’on à l’impression que les gens vendent un lingot d’or. Mais temps qu’il y a des personne qui achètent, pourquoi ils sans priveraient.
Détail qui a son importance !
Les boutons en bois ou en bakélite, ont tendance, à rayer la façade en les manœuvrant.
Pour éviter cela, et protéger la caisse ou la façade, une pièce en feutrine, percer au diamètre de l’axe du bouton qui est en général de 6 millimètres, à l’aide d’un emporte pièce. Cette pièce est à incérée entre la radio et le bouton comme le montre ces deux photos.
Une vidéo de son bon fonctionnement.

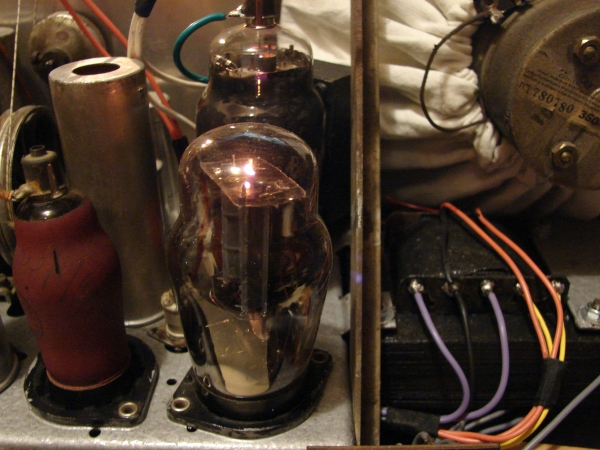

Une photo des tubes sous tension, je ne me lasse jamais de regarder cette lueur, qui est le cœur de la machine.
Prochaine radio : Sans doute encore une Philips.
